1法蘭的裝配
1、泰興減速機2018年8月28日訊 裝配法蘭前，必須把法蘭表面尤其是密封面清理干凈。
2、裝配平焊法蘭時，管端應插入法蘭內徑厚度的2/3，然后將法蘭與管子點焊一處，如為水平管道，應先從上方點焊，再用90°角尺從不同方向檢查校正法蘭位置，使其密封面垂直于管子中心線，無誤后再點焊下方第二個點。
3、用90°角尺從左右方向檢查校正法蘭位置，合格后再點焊第三、第四個點，這樣便完成了法蘭的點焊固定工作。
4、對于成對法蘭的裝配，應使后安裝的法蘭的螺栓孔對準已經固定的法蘭相應螺栓孔，并且與已經固定的法蘭相平行，其偏差不大于法蘭外徑的1.5‰，且不大于2mm。
5、當選擇設備或閥件的配用法蘭時，應注意原設備或閥件的法蘭與管子所用的法蘭連接尺寸是否相一致。
2常用軟墊片材料
橡膠板及橡膠石棉板是最常用的法蘭軟墊片材料。
1、工業橡膠板
平常所說的橡膠板就是指工業用橡膠板，也稱為工業用硫化橡膠板或橡膠平板。
2、橡膠石棉板
橡膠石棉板亦稱石棉橡膠板，一般作為設備和管道法蘭連接密封面作為墊片使用，介質可為水、蒸汽、空氣、各種燃氣、氨、堿液及油品等。

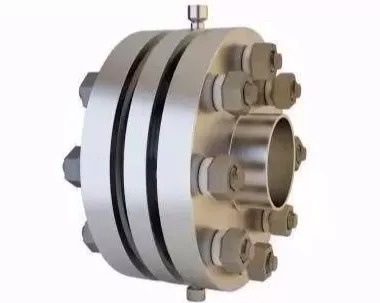

3法蘭緊固件
法蘭緊固件是指連接法蘭所用的螺栓、螺母和墊圈。低壓管道通常使用六角頭螺栓，對于中、高壓管道則應使用雙頭螺栓（螺柱）。與螺栓配套的螺母分為A型和B型，A型螺母在一面的六角上倒圓角，另一面是平面，而B型螺母的兩面都要倒圓角。螺母的硬度應小于螺栓或螺柱的硬度，避免螺母破壞螺栓上的螺紋，并可減輕天長日久后的粘結牢度，便于拆卸、檢修。螺栓或螺柱的長度，應在法蘭加墊緊固后露出螺母5mm以內，并不大于兩倍螺距為宜。法蘭連接螺栓一般情況下可不加墊圈。當螺桿上的螺紋稍短時，可加一個墊圈作為長度補償，為以后的二次緊固留出余地，但嚴禁用疊加墊圈的辦法來補償螺紋長度的不足。
法蘭上螺栓孔的數量、直徑及連接螺栓的規格，在有關法蘭標準中都有具體規定，法蘭螺栓孔一般比螺栓或螺柱直徑大2～3mm。
4法蘭的連接

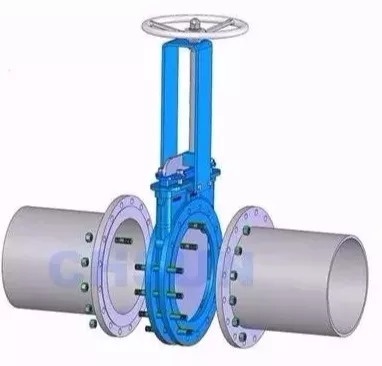

1、法蘭連接應保持同一軸線，其螺栓孔中心偏差一般不超過孔徑的5%，并應保證螺栓自由穿入。法蘭的連接螺栓應為同一規格，安裝方向要一致，擰緊螺栓時應對稱均勻地進行。
2、不得使用厚度不等的斜墊圈來彌補法蘭的不平行度。不得使用雙層墊圈。當大口徑墊圈需要拼接時，不得用平口對接，應采用斜口搭接或迷宮形式。
3、為便于裝、拆法蘭，緊固螺栓，法蘭平面距支架和墻面的距離不應小于200mm。
4、擰緊螺栓時應對稱交叉地順序進行，以保證墊片均勻受力。
5、如遇下列情況，螺栓、螺母應涂以二硫化鉬、石墨機油或石墨粉以便于日后拆卸： 1）不銹鋼、合金鋼螺栓和螺母；2）管道設計溫度高于100℃或低于0℃；3） 露天裝置；4）有大氣腐蝕或腐蝕性介質。
6、使用銅、鋁、軟鋼等金屬墊片，安裝前應進行退火處理。
7、高溫或低溫管道的法蘭連接螺栓，在試運時一般應按下列規定進行熱緊或冷緊：1）熱緊或冷緊，應在保持工作溫度24h后進行；2）緊固管道螺栓時，管道最大內壓力應根據設計壓力確定，當設計壓力小于6MPa時，熱緊最大內壓力為0.3MPa；當設計壓力大于6MPa時，熱緊最大內壓力為0.5MPa。冷緊一般應卸壓進行。熱、冷緊的緊固要適度，要有安全措施。
8、法蘭連接不允許直接埋地。埋地管道的法蘭連接處要有檢查井，如必須埋設，要采取防腐蝕措施。
5法蘭的維修
管道長期使用后，墊片會發生泄漏。當更換墊片時，法蘭又難以張開，可采用圖8-6所示的自制簡易工具，強力把兩片法蘭撐開。
1、法蘭連接不嚴密的原因
相連接的兩個法蘭密封面不平行；
法蘭密封面上有缺陷；
管道投入運行后，未進行法蘭螺栓的二次緊固；
墊片失效：①材料選擇不當；②墊片過厚，被高壓介質刺穿；③墊片有皺紋、裂紋或折斷；④墊片經長期使用失效；
管道投入運行后，未進行法蘭螺栓的二次緊固。
2、消除方法
熱彎法蘭一側的管子：在需要進行彎曲的一側上，用氧乙炔焰將長度等于3倍直徑、寬度不大于半徑的帶形面加熱，然后彎曲管子，使兩國法蘭密封面平行；
深度不超過1mm的凹坑、徑向刮傷等，在車床上加工；深度超過1mm的缺陷，在清理缺陷表面后用電焊焊補，再用手銼清理、刮平或磨平；
在管道投入運行后，當溫度和壓力升高到一定值時，適當再擰緊螺栓，在運行后的最初幾天經常檢查螺栓盡快情況；
更換新墊片，墊片材料應按介質種類和壓力選用；該墊厚度符合規定的墊片；改裝質量合格的墊片；定期更換新墊片；
在管道投入運行后，當溫度和壓力升高到一定值時，適當再擰緊螺栓，在運行的最初幾天經常檢查螺栓緊固情況。
