一、結構特點

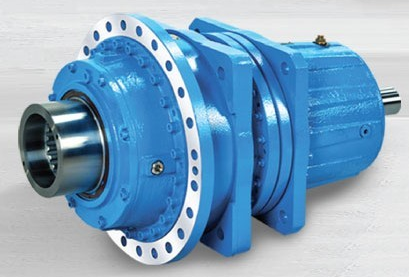

　　 NGW-L行星齒輪減速機主要構建有太陽輪、行星輪、內齒圈、行星架。

　　 為了使三個行星輪的載荷均勻分配，采用了齒式浮動機構，即太陽輪或行星架浮動，或者太陽輪、行星架兩者同時浮動。減速機中的齒輪為直齒漸開線圓柱齒輪。具有一下特點：

　　 1、體積小、重量輕、在相同情況下，比普通漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。

　　 2、傳動效率高：單級行星齒輪減速機達97％～98％；兩級行星齒輪減速機達94％～96％；三級行星齒輪減速機91％～94％。

　　 3、傳動功率范圍大：可以從小于1KW至1300KW，甚至更大。

　　 4、傳動范圍大：i＝2.8～2000

　　 5、適應性強且耐用。主要零件均采用優質合金鋼經滲碳淬火或氮化處理，行星齒輪減速機運轉平穩、噪音小、使用受命10以上。

　　 6、用途和適用條件

　　 NGW型行星齒輪減速器有單級（NGW11—NGW121），兩級（NGW42—NGW122）三級 （NGW73—NGW123）三個臥式系列。主要用于冶金、礦山、起重運輸機械設備，也可用于其它類似工礦條件下作動力傳動。

　　 高速軸最高速不超過1500r/min

　　 齒輪圓周速度不超過10m/s；

　　 工作環境溫度為－40℃—45℃；

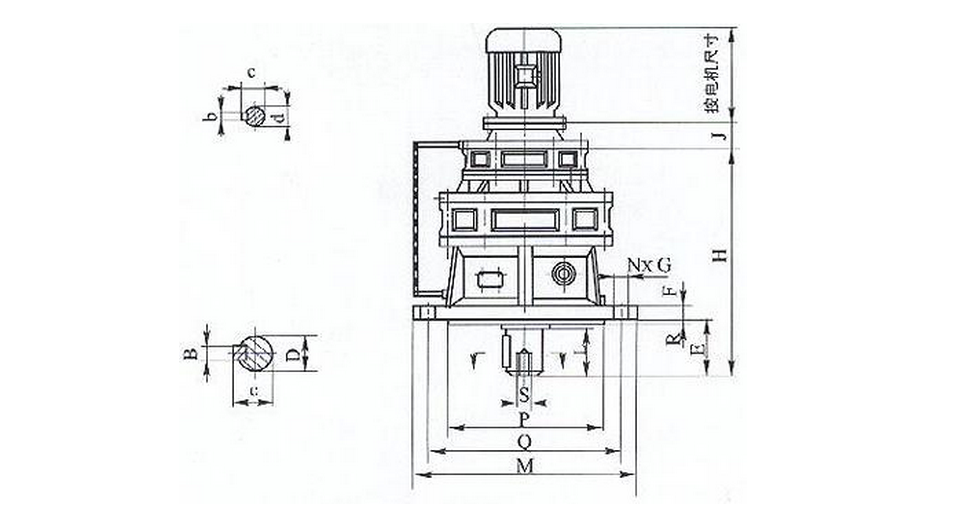

    二、外形安裝圖：
