一、減速機的用途、性能特點和型號標記
1.1 用途
DFY、 DFYK圓錐圓柱齒輪減速機（以下簡稱減速機）用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。
1.2 性能特點
承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。
1.3 參數范圍
DBY、DBYK、DBZ型減速機各有12種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560mm每種規格均有5種傳動比（8，10，11.2，12.5，14）兩種旋向，四種裝配型式，分別組成240種減速機。
DCY、DCYK、DCZ型減速機各有15種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每種規格均有11種傳動比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）兩種旋向，四種裝配型式，分別組成660種減速機。
本減速機系列可以滿足TD和DX型帶式輸送機及其他運輸機械的全部功率要求0.8-6.5m/s帶速的工作范圍。
1.4 結構
減速機的第一級傳動為格里森制弧齒錐齒輪，第二、第三傳動則為漸開線圓柱斜齒輪。
減速機的潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平衡溫度超過規定值，或承載功率超過熱功率PG1時，方采用加冷卻管的油池潤滑。
1.5 型號和標記
減速機的型號由型式代號，名義中心距a（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。
D-帶式輸送機類組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸形式。
名義中心距：用實際數字表示，單位為mm
傳動比：用公稱傳動比表示。
裝配型式：用羅馬數字I 、II、III、IV表示。
輸入軸的旋轉方向：面對輸入軸方向看，S為順時針方向，N為逆時針方向。
標記示例：
名義中心距為280mm，公稱傳動比為31.5，裝配型式為第III種，輸入軸為順時針方向旋轉的三級傳動減速機的標記為：減速機DCY280-31.5-III S ZBJ19026

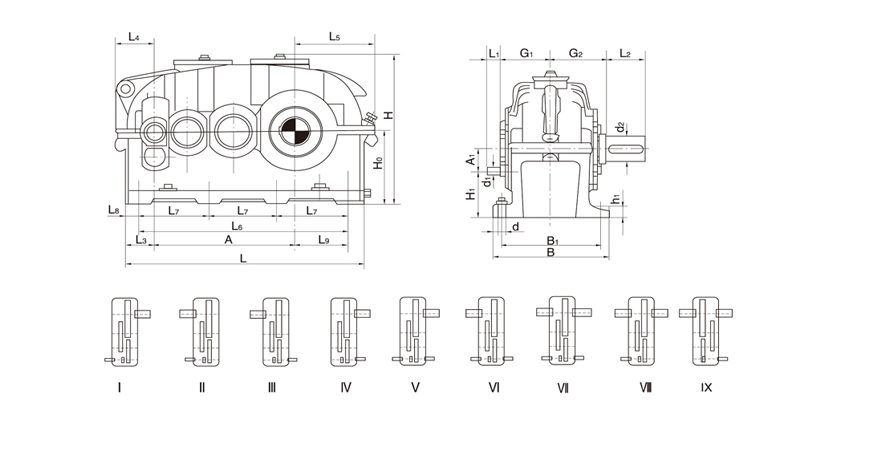

1.6 裝配形式
了解詳細規格及基本參數詳情請點擊支持與下載
| 尺寸、重量及油量 | ||||||||||||||||||||||||
|
型號 規格 |
L | B | G | 軸端（1） | a | a1 | m | n2 | L1 | M | h | H | n1 | B1 | m1 | m2 | 地腳螺栓 |
平均重量 kg |
最大 油量 |
|||||
|
d |
e |
d | e | D | E | |||||||||||||||||||
| iN100-200 | iN224-500 | |||||||||||||||||||||||
|
160 180 200 |
600 665 745 |
290 320 355 |
32 32 40 |
16K6 19K6 22K6 |
30 35 35 |
14K6 16K6 19K6 |
30 30 35 |
75m6 85m6 95m6 |
120 140 160 |
272 305 340 |
63 70 80 |
163 175 197.5 |
188 209 238 |
507 565 622 |
140 155 170 |
180 200 225 |
375 415 462 |
170 190 210 |
245 275 300 |
45 47.5 57.5 |
120 137.5 150 |
8-M16 8-M16 8-M20 |
160 225 320 |
12 16 22 |
|
225 250 280 320 |
840 930 1021160 |
390 450 500 570 |
40 50 50 63 |
24K6 28m6 32m6 32m6 |
40 50 60 60 |
22k6 24k6 28m6 28m6 |
35 40 50 50 |
100m6 110n6 130n6 140n6 |
180 180 210 240 |
385 430 480 545 |
90 100 112 125 |
222.5 245 260 300 |
263 293 325 364 |
700 778 862 970 |
190 215 240 270 |
250 280 315 355 |
511 570 644 719 |
235 270 285 320 |
335 380 430 490 |
67.5 60 85 100 |
165 195 200 215 |
8-M20 8-M24 8-M24 8-M30 |
430 580 820 1150 |
32 45 63 90 |
|
iN90-160 |
iN180-500 |
|||||||||||||||||||||||
|
360 400 450 |
1280 1420 1610 |
600 690 750 |
63 80 80 |
38m6 42m6 48m6 |
60 70 80 |
28m6 32m6 38m6 |
50 60 60 |
170n6 180n6 210n6 |
270 310 350 |
610 680 770 |
140 160 180 |
320 355 400 |
398 445 505 |
1070 1195 1330 |
290 320 360 |
400 450 500 |
806 906 1006 |
360 400 450 |
520 590 650 |
100 110 130 |
250 275 310 |
8-M30 8-M36 8-M36 |
1500 2150 2900 |
140 190 265 |
| iN90-28 |
iN315-500 |
|||||||||||||||||||||||
|
500 560 630 710 |
1790 2010 2260 2540 |
830 910 1030 1160 |
100 100 125 125 |
55m6 60m6 65m6 70m6 |
90 105 105 120 |
42m6 42m6 48m6 60m6 |
70 70 80 105 |
240n6 270n6 300n6 340n6
|
400 450 500 550
|
860 960 1080 1210 |
200 225 250 280 |
450 515 575 655 |
557 624 694 780 |
1480 1680 1895 2120 |
400 440 500 560 |
560 630 710 800 |
1121 1261 1406 1581 |
500 560 630 710 |
710 790 890 1000 |
145 165 185 205 |
335 370 420 470 |
8-M42 8-M42 8-M48 8-M48 |
4200 5600 7700 10500 |
370 560 570 900 |
| 尺寸、重量及油量 Size,weight and lil vilume | |||||||||||||||||||||||||||
| 型號規格 | L | B | G | 軸端（1） | 空心軸（2） | a | a1 | m | n2 | L1 | M | L3 |
h |
H | n1 | B1 | m1 | m2 | 地腳螺栓 |
平均重量 kg |
最大 油量 L |
||||||
| d | e | d | e | D2 | D3 | U | 型號 | ||||||||||||||||||||
| iN100-200 | iN224-500 | ||||||||||||||||||||||||||
|
160 180 200 |
600 665 745 |
290 320 355 |
32 32 40 |
16K6 19K6 22K6 |
30 35 35 |
14K6 16K6 19K6 |
30 30 35 |
75H7 90H7 105H7 |
80H7 90H7 100H7 |
272 305 340 |
63 70 80 |
163 175 197.5 |
188 209 238 |
507 565 622 |
145 160 175 |
225 250 275 |
110-72 125-72 140-71 |
170 185 200 |
180 200 225 |
375 415 462 |
170 190 210 |
245 275 300 |
45 47.5 57.5 |
120 137.5 150 |
8-M16 8-M16 8-M20 |
160 225 320 |
12 16 22 |
|
225 250 280 320 |
840 930 1025 1160 |
390 450 500 570 |
40 50 50 63 |
24K6 28m6 32m6 32m6 |
40 50 60 60 |
22k6 24k6 28m6 28m6 |
35 40 50 50 |
110H7 120H7 - - |
110H7 120H7 135H7 160H7 |
385 430 480 545 |
90 100 112 125 |
222.5 245 260 300 |
263 293 325 364 |
700 778 862 970 |
190 210 230 260 |
295 325 360 420 |
155-71 165-71 175-71 220-71 |
215 240 - - |
250 280 315 355 |
511 570 644 719 |
235 270 285 320 |
335 380 430 490 |
67.5 60 85 100 |
165 195 200 215 |
8-M20 8-M24 8-M24 8-M30 |
430 580 820 1150 |
32 45 63 90 |
| iN90-160 | iN180-500 |
|
|||||||||||||||||||||||||
|
360 400 450 |
1280 1420 1610 |
600 690 750 |
63 80 80 |
38m6 42m6 48m6 |
60 70 80 |
28m6 32m6 38m6 |
50 60 60 |
- - - |
180H7 200H7 220H7 |
610 680 770 |
140 160 180 |
320 355 400 |
398 445 505 |
1070 1195 1330 |
285 305 345 |
450 490 550 |
240-71 260-71 280-71 |
- - - - |
400 450 500 |
806 906 1006 |
360 400 450 |
520 590 650 |
100 110 130 |
250 275 310 |
8-M30 8-M36 8-M36 |
1500 2150 2900 |
140 190 265 |
| iN90-280 | iN315-500 | ||||||||||||||||||||||||||
|
500 560 630 710 |
1790 2010 2260 2540 |
830 910 1030 1160 |
100 100 125 125 |
55m6 60m6 65m6 70m6 |
90 105 105 120 |
42m6 42m6 48m6 60m6 |
70 70 80 105 |
- - - - |
280H7 315H7 340H7 380H7 |
860 960 1080 1210 |
200 225 250 280 |
450 515 575 655 |
557 624 694 780 |
1480 1680 1895 2120 |
475 525 570 600 |
715 760 840 890 |
350-71 390-71 420-71 460-71 |
- - - - |
560 630 710 800 |
1121 1261 1406 1581 |
500 560 630 710 |
710 790 890 1000 |
145 165 185 205 |
335 370 420 470 |
8-M42 8-M42 8-M48 8-M48 |
4200 5600 7700 10500 |
370 560 570 900 |
