泰強減速機

硬齒面圓柱齒輪減速器

一、概述

ZDY減速機硬齒面減速器主要包括平行軸系列和垂直軸系列．平行軸減速器是按國家標準 (JB／T8853—200。1)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B／T9002—1999)生產．用于輸入軸與輸出軸呈垂直方向布置的傳動裝置．它主要包括DBY、DCY和DFY三大系列；

1．性能特點

(1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好

(2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC

(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。

(4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。

2、應用范圍

(1)輸入轉速一般n、≤1500r／min．

(2)齒輪傳動圓周速度不大于20mis。

(3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。

(4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

二、選用方法

1、已知參數和條件

原動機名稱，功率P1= kW 轉速n1= r／min

工作機名稱，功率P2= kW 轉速n2= r／min

要求的傳動比i=n、／n，

每天工作小時數 h，每小時啟動次數次，每小時運轉周期％．

負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)

環境溫度 ℃，現場散熱條件，冷卻水溫度 ℃

聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力

裝配方式型，輸出軸旋向(雙向旋轉時請說明主旋向)

有無其他特殊要求

2、按額定功率選擇規格型號

平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數，當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、

所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K。≤PA

式中：

Pc—計算功率

P2—工作機功率

KA—使用系數．

KS—啟動系數

KR—可靠度系數

3、按許用熱功率校核

平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正。

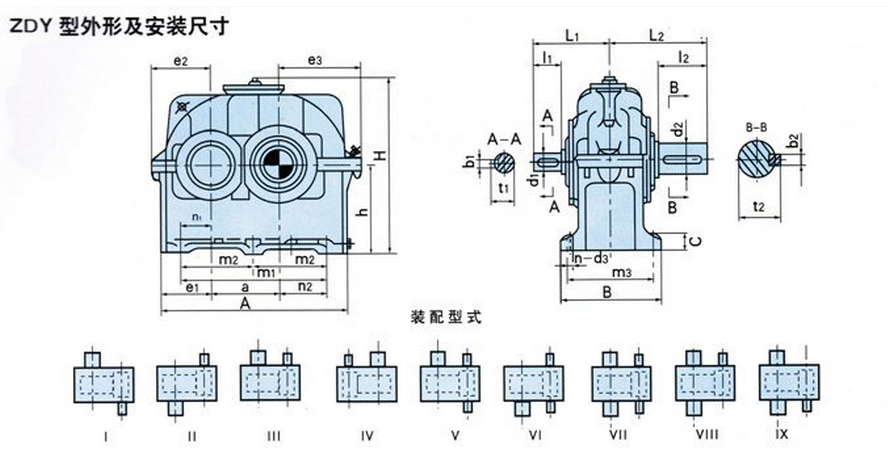

三、ZLY硬齒面減速機外形安裝圖：

了解詳細規格及基本參數詳情

規格	A	B	H=	a	i=1.25-2.8					i=3.15-4.5					i=5-5.6
規格	A	B	H=	a	d1 (m6)	l1	L1	b1	t1	d1 (m6)	l1	L1	b1	t1	d1 (m6)	l1	L1	b1	t1
80	235	150	210	80	28	42	112	8	31	24	36	106	8	27	19	28	98	6	21.5
100	290	175	260	100	42	82	167	12	45	28	42	127	8	31	22	36	121	6	24.5
125	355	195	330	1250	48	82	182	14	51.5	38	58	158	10	41	28	42	142	8	31
160	445	245	403	160	65	105	225	18	69	48	82	202	14	51.5	38	58	178	10	41
200	545	310	507	200	80	130	275	22	85	60	105	250	18	64	48	82	227	14	51.5
250	680	370	662	250	100	165	340	28	106	80	130	305	22	85	60	105	280	18	64
280	755	450	722	280	110	165	385	28	116	85	130	350	22	90	65	105	325	18	69
315	840	500	770	315	130	200	445	32	137	95	130	375	25	100	75	105	350	20	79.5
355	930	550	930	355	140	200	470	36	148	100	165	435	28	106	90	130	400	25	95
400	1040	605	982	400	150	200	485	36	158	110	165	450	28	116	95	130	415	25	100
450	1150	645	1090	450	160	240	545	40	169	120	165	470	32	127	100	165	470	28	106
500	1290	710	1270	500	180	240	580	45	190	130	200	540	32	137	120	165	505	32	127
560	1440	780	1360	560	200	280	660	45	210	150	200	580	36	158	130	200	580	32	137

規格	d2 (m6)	l2	L2	b2	t2	c	m1	m2	m3	n1	n2	e1	e2	e3	h	地腳螺栓孔		重量 Kg	潤滑油量L
規格	d2 (m6)	l2	L2	b2	t2	c	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量 Kg	潤滑油量L
80	32	58	128	10	35	18	180	--	120	40	60	67.5	81	101	100	12	4	14	0.9
100	48	82	167	14	51.5	22	225	--	140	52.5	72.5	85	102	122	125	15	4	35	1.6
125	55	82	182	16	59	25	290	--	160	65	100	97.5	119	155	160	15	4	76	3.2
160	70	105	225	20	74.5	32	355	--	200	73	122	118	141	190	200	18.5	4	115	6.5
200	90	130	275	25	95	40	425	--	255	80	145	140	169	235	250	24	4	228	12.5
250	110	165	340	28	116	50	550	275	305	110	190	175	214	295	315	28	6	400	23
280	130	200	420	32	137	50	620	310	380	120	220	187.5	228	328	355	28	6	540	36
315	140	200	445	36	148	63	700	350	420	137.5	247.5	207.5	254	364	400	35	6	800	45
355	150	200	470	36	158	63	770	385	470	142.5	272.5	222.5	269	397	450	35	6	870	70
400	160	240	525	40	169	80	850	425	510	150	300	245	304	454	500	42	6	1640	90
450	170	240	545	40	179	80	950	475	550	165	335	265	331	501	560	42	6	2100	125
500	190	280	620	45	200	100	1080	540	610	190	390	295	418	618	630	42	6	3100	180
560	240	330	790	56	252	100	1200	600	680	205	435	325	432	662	710	48	6	3730	250

ZDY減速機輸入功率表

公稱轉動比i	轉速 r/min		規格
	輸入 n1	輸出 n2	80	100	125	160	200	250	280	315	350	400	450	500	560
	輸入 n1	輸出 n2	公稱輸入功率PA KW
	1500	1200	57	103	205	360	633	1121	---	---	---	---	---	---	---
1.25	1000	800	40	69	140	260	446	807	---	---	---	---	---	---	---
	750	600	31	52	105	190	348	636	---	---	---	---	---	---	---
	1500	1070	53	96	194	326	616	1109	---	---	---	---	---	---	---
1.4	1000	715	37	65	132	240	433	794	---	---	---	---	---	---	---
	750	535	29	48	102	180	337	624	---	---	---	---	---	---	---
	1500	940	49	92	180	310	587	1068	1473	1996	2766	---	---	---	---
1.6	1000	625	34	63	125	217	410	760	1051	1430	1992	---	---	---	---
	750	470	27	50	98	168	319	595	824	1124	1569	---	---	---	---
	1500	835	45	87	173	290	557	1024	1411	1925	2663	---	---	---	---
1.8	1000	555	31	62	120	206	389	726	1002	1372	1906	---	---	---	---
	750	415	24	48	95	160	302	567	784	1072	1497	---	---	---	---
	1500	750	39	80	158	278	526	970	1339	1827	2536	---	---	---	---
2	1000	500	27	55	110	194	367	684	946	1296	1806	2547	3578	4793	---
	750	375	21	43	85	150	284	534	738	1013	1414	1999	2821	3775	5169
	1500	670	36	70	141	264	484	914	1236	1711	2377	---	---	---	---
2.24	1000	445	25	49	98	183	337	645	874	1207	1683	2402	3397	4512	---
	750	335	19	38	76	142	262	503	682	941	1314	1878	2667	3538	4833
	1500	600	32	64	127	245	447	885	1154	1617	2264	---	---	---	---
2.5	1000	400	22	45	88	170	311	601	812	1136	1596	2235	3182	4353	---
	750	300	17	35	68	132	241	468	633	884	1243	1742	2492	3406	4645
	1500	535	27	53	115	224	409	789	1063	1489	2068	---	---	---	---
2.8	1000	360	19	37	80	155	284	552	746	1048	1456	2049	2945	4000	---
	750	270	15	29	62	120	220	429	580	816	1134	1593	2296	3118	4232
	1500	475	23	47	96	203	375	709	990	1359	1924	2658	3790	5036	6666
3.15	1000	315	16	33	67	140	260	496	695	952	1352	1817	2681	3607	4807
	750	235	13	25	52	109	202	385	540	740	1052	1458	2084	2802	3747
	1500	425	20	41	85	179	337	639	898	1210	1730	2410	3407	4460	6119
3.55	1000	280	14	28	59	124	234	446	628	845	1210	1694	2396	3190	4395
	750	210	11	22	46	96	181	346	488	655	940	1312	1856	2483	3419
	1500	375	17	34	69	155	300	570	774	1095	1555	2146	2981	3985	5651
4	1000	250	12	24	48	107	208	396	539	764	1088	1501	2090	2838	4033
	750	187	9	18	37	83	161	307	418	590	844	1160	1618	2199	3128
	1500	335	14	29	55	137	260	495	703	997	1367	1878	2619	3635	4912
4.5	1000	220	9.5	20	38	95	180	344	488	694	953	1311	1832	2582	3485
	750	166	7	15	30	73	139	266	378	536	738	1015	1416	1997	2694
	1500	300	11	25	48	121	229	451	608	864	1179	1680	2340	3149	4400
5	1000	200	8	17	33	84	159	313	422	599	820	1168	1629	2231	3125
	750	150	6	13	26	65	123	242	326	462	633	900	1257	1742	2418
	1500	270	10	20	40	109	211	389	531	779	1031	1564	2038	2791	3778
5.6	1000	180	7	14	27	75	146	270	368	540	716	1088	1417	1969	2670
	750	134	5	11	21	59	113	208	285	416	554	838	1092	1519	2061
	1500	240	--	16	36	90	175	353	465	651	944	1313	1804	2547	3342
6.3	1000	160	--	11	25	63	121	244	322	451	655	911	1252	1795	2356
	750	120	--	9	19	49	94	189	249	349	507	704	964	1388	1817
