泰強減速機

硬齒面圓柱齒輪減速器

一、概述

ZLY減速機硬齒面減速器主要包括平行軸系列和垂直軸系列．平行軸減速器是按國家標準 (JB／T8853—200。1)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B／T9002—1999)生產．用于輸入軸與輸出軸呈垂直方向布置的傳動裝置．它主要包括DBY、DCY和DFY三大系列；

1．性能特點

(1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好

(2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC

(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。

(4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。

2、應用范圍

(1)輸入轉速一般n、≤1500r／min．

(2)齒輪傳動圓周速度不大于20mis。

(3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。

(4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

二、選用方法

1、已知參數和條件

原動機名稱，功率P1= kW 轉速n1= r／min

工作機名稱，功率P2= kW 轉速n2= r／min

要求的傳動比i=n、／n，

每天工作小時數 h，每小時啟動次數次，每小時運轉周期％．

負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)

環境溫度 ℃，現場散熱條件，冷卻水溫度 ℃

聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力

裝配方式型，輸出軸旋向(雙向旋轉時請說明主旋向)

有無其他特殊要求

2、按額定功率選擇規格型號

平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數，當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、

所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K。≤PA

式中：

Pc—計算功率

P2—工作機功率

KA—使用系數．

KS—啟動系數

KR—可靠度系數

3、按許用熱功率校核

平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正。

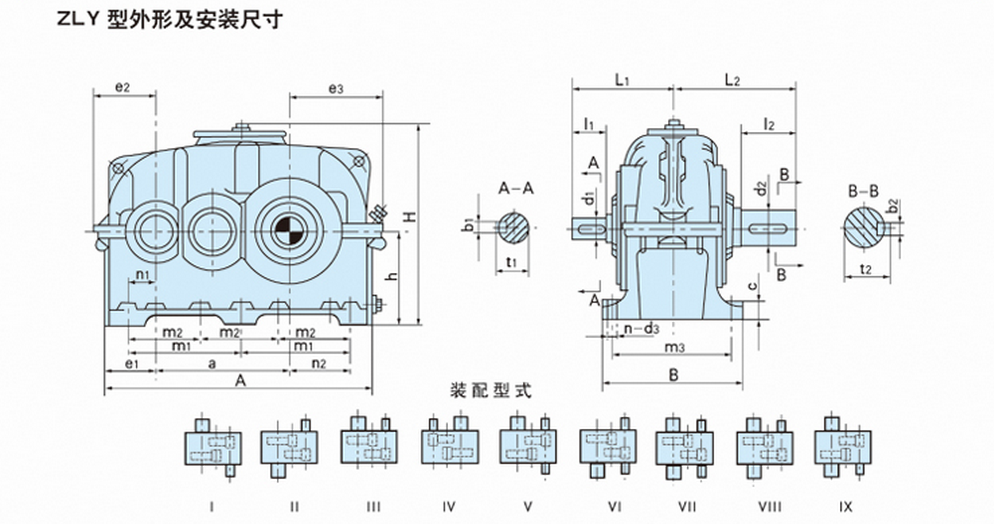

三、ZLY硬齒面減速機外形安裝圖：

了解詳細規格及基本參數詳情

規格	A	B	H=	a	i=6.3-11.2					i=12.5-20					d1 (m6)	l2	L2	b2	t2
規格	A	B	H=	a	d1	l1	L1	b1	t1	d1 (m6)	l1	L1	b1	d	d1 (m6)	l2	L2	b2	t2
112	385	215	265	192	24	36	141	8	27	22	36	141	6	24.5	48	82	192	14	51.5
125	425	235	309	215	28	42	157	8	31	24	36	151	8	27	55	82	207	16	59
140	475	245	335	240	32	58	185	10	35	28	42	167	8	31	65	105	230	18	69
160	540	290	375	272	38	58	198	10	41	32	58	198	10	35	75	105	245	20	79.5
180	600	320	435	305	42	82	232	12	45	32	58	208	10	35	85	130	285	22	90
200	665	355	489	340	48	82	247	14	51.5	38	58	223	10	41	95	130	300	25	100
224	755	390	515	384	48	82	267	14	51.5	42	82	267	12	45	100	165	355	28	106
250	830	450	494	430	60	105	315	18	64	48	82	292	14	51.5	110	165	380	28	116
280	920	500	670	480	65	105	340	18	69	55	82	317	16	59	130	200	440	32	137
315	1030	570	780	539	75	105	365	20	79.5	60	105	365	18	64	140	200	470	36	148
355	1150	600	870	605	85	130	410	22	90	70	105	385	20	74.5	170	240	530	40	179
400	1280	690	968	680	90	130	440	25	95	80	130	440	22	85	180	240	560	45	190
450	1450	750	1065	765	100	165	515	28	106	85	130	480	22	90	220	280	640	50	231
i=6.3-12.5 i=14-20
500	1600	830	1190	855	110	165	555	28	116	95	130	520	25	100	240	330	730	56	252
560	1760	910	1320	960	120	165	575	32	127	110	165	575	28	116	280	380	820	63	292
630	1980	1010	1480	1080	140	200	660	36	148	120	165	625	32	127	300	380	870	70	314
710	2220	1110	1653	1210	160	240	740	40	169	140	200	700	36	148	340	450	990	80	355

規格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	地腳螺栓孔		重量kg	潤滑油量L
規格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量kg	潤滑油量L
112	22	160	--	180	43	85	75.5	92	134	125	15	6	60	3
125	25	180	--	200	45	100	77.5	98	153	140	15	6	69	4.3
140	25	200	--	210	47.5	112.5	85	106	171	160	15	6	105	6
160	32	225	--	245	58	120	103	126	188	180	18.5	6	155	8.5
180	32	250	--	275	60	135	110	134	209	200	18.5	6	185	11.5
200	40	280	--	300	65	155	117.5	148	238	225	24	6	260	16.5
224	40	310	--	335	70	165.5	137.5	168	263	250	24	6	370	23
250	50	350	--	380	80	190	145	184	293	280	28	6	527	32
280	50	380	--	430	75	205	155	195	325	315	28	6	700	46
315	63	420	--	490	78	223	173	219	364	355	35	6	845	65
355	63	475	--	520	92.5	252.5	192.5	238	398	400	35	6	1250	90
400	80	520	--	590	95	265	215	275	445	450	42	6	1750	125
450	80	--	440	650	117.5	317.5	242.2	305	505	500	42	8	2650	180
500	100	--	440	710	120	345	262.5	337	557	560	48	8	3400	250
560	100	--	490	790	120	390	265	354	624	630	48	8	4500	350
630	125	--	540	870	115	425	295	384	694	710	56	8	6800	350
710	125	--	610	950	140	480	335	440	780	800	56	8	8509	520

ZLY減速機輸入功率表

公稱傳動比 i	轉速 R/MIN			規格
	輸入 n1	輸出 n2		112	125	140	160	180	200	224	250	280	315	355	400	450	500	560	630	710
	輸入 n1	輸出 n2		公稱輸入功率 KW
6.3	1500		240	37.4	54	73	114	157	221	305	424	578	791	1156	1650	2192	3132	4310
	1000		160	26.4	37.4	50	78	109	153	211	294	400	548	802	1146	1558	2181	3000	4347	6229
	750		120	19.54	28.6	38.5	60	84	119	163	227	308	422	618	884	1213	1685	2320	3357	4884
7.1	1500		210	34	49	66	104	143	201	277	385	525	719	1051	1500	1993	2847	3817
	1000		140	24	34	45.5	71	99	139	192	267	364	498	729	1042	1416	1983	2731	3952	5663
	750		106	17.7	26	35	54.5	76	108	148	206	280	384	562	804	1103	1532	2109	3052	4440
8	1500		185	32	43	61	94.5	130	181.5	250	347	469	678	932	1309	1869	2489	3520
	1000		125	21.5	29.5	42.4	64	93	126	173	241	325	470	646	908	1298	1730	2447	3398	5019
	750		94	17	23	33	49	69	97	133	186	251	362	498	700	1000	1333	1887	2619	3881
9	1500		167	29	38.5	56	81	119	165.5	227	315	423	612	841	1182	1689	2248	3183
	1000		111	20	27	38.5	55	82.5	115	157	218	293	424	583	819	1172	1561	2210	3068	4537
	750		83	15	20.5	30	42	64	88	121	168	226	327	449	631	903	1202	1703	2363	3502
10	1500		150	26	35	50	73	109	149	204	284	383	555	762	1070	1530	2038	2883
	1000		100	18	24	35	50	75	103	142	197	266	384	528	742	1061	1414	2001	2777	4112
	750		75	14	18.5	26.6	38	58	80	109	152	204	296	407	571	817	1088	1541	2139	3172
11.2	1500		134	23	31.5	45	66	96	133	184	255	346	500	688	966	1381	1839	2604
	1000		89	16	22	31	45	67	92	127	177	240	347	477	669	957	1275	1806	2506	3711
	750		67	12	17	24	35	51	71	98	136	185	267	367	516	737	982	1391	1930	2862
12.5	1500		120	21	28	40	59	83	116.5	165	229	311	450	618	869	1242	1654	2341
	1000		80	14	19.5	28	40	57	81	114	159	216	312	428	601	860	1146	1621	2251	3338
	750		60	11	15	21	31	44	63	88	122	166	240	330	463	663	882	1249	1734	2573
14	1500		107	18.5	25	36	52.5	74	105	148	206	279	404	555	779	1115	1485	2162	2918	4318
	1000		71	12.5	17.6	25	36	51	73	102	142	193	280	384	540	772	1028	1455	2020	2996
	750		54	9.8	13	19	27.6	39	56	79	110	149	216	296	416	594	792	1120	1555	2310
16	1500		94	16	22	31	47.5	70.5	98	133	185	251	362	498	700	1000	1333	1887	2619	3879
	1000		62	11	15	21.5	32	49	68	92	128	174	251	345	484	693	923	1306	1812	2690
	750		47	8	11.5	17	25	38	53	71	99	134	193	266	373	533	711	1005	1395	2073
18	1500		83	14	19.5	28	42.5	60.5	86	115	161	225	326	448	629	899	1197	1697	2353	3487
	1000		56	10	13.5	19.6	29	42	59.5	80	111	156	226	310	435	622	829	1175	1628	2417
	750		42	7.5	10.5	15	22	32	46	61	86	120	174	239	335	479	638	905	1252	1861
20	1500		75	13	18	25.5	38	59	77	103	142	205	296	418	587	839	1120	1580	2200	3260
	1000		50	9	12	18	26.5	41	53.5	72	95	142	205	279	392	560	746	1050	1460	2170
	750		38	6.8	9.5	14	20	32	41	55	76	109	158	210	295	420	562	735	1120	1635
